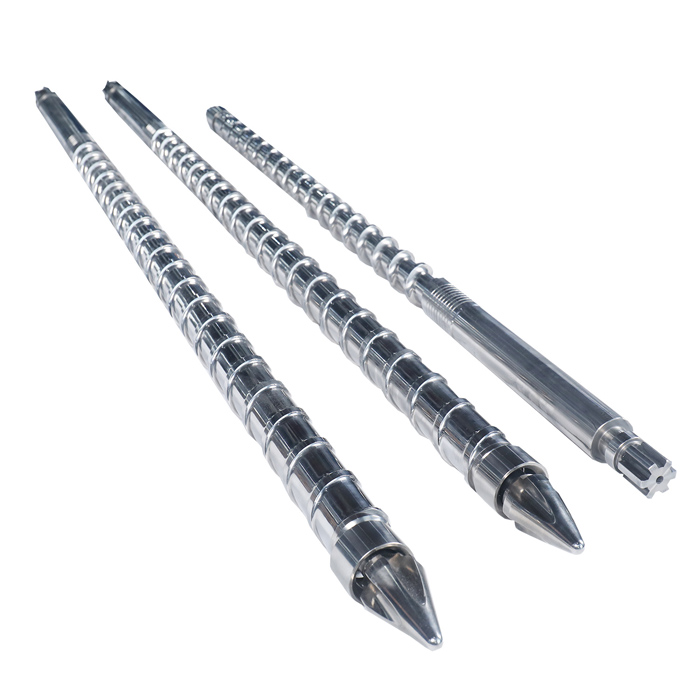

इंजेक्शन मोल्डिंग स्क्रू बैरल: आधुनिक प्लास्टिक विनिर्माण का हृदय

प्लास्टिक प्रसंस्करण में, कुछ घटक उतने ही महत्वपूर्ण हैं - और जितनी बार-बार अनदेखी की जाती हैइंजेक्शन मोल्डिंग पेंच बैरल. यह परिशुद्धता-इंजीनियर्ड असेंबली सामग्री को स्थानांतरित करने से कहीं अधिक काम करती है; यह हमारे द्वारा प्रतिदिन उपयोग किए जाने वाले प्रत्येक प्लास्टिक हिस्से को पिघलाता है, मिश्रित करता है और उसकी नींव तैयार करता है। जैसे-जैसे उद्योग उच्च परिशुद्धता, तेज़ चक्र और अधिक टिकाऊ संचालन की मांग करते हैं, स्क्रू बैरल तकनीक एक शांत लेकिन महत्वपूर्ण विकास के दौर से गुजर रही है।

स्क्रू बैरल का मुख्य कार्य

प्रत्येक इंजेक्शन मोल्डिंग मशीन एक सरल सिद्धांत पर काम करती है: ठोस प्लास्टिक छर्रों को एक सजातीय पिघले हुए तरल पदार्थ में बदलें, फिर उस तरल को एक सांचे में डालें। स्क्रू बैरल 2,500 बार तक के दबाव को झेलते हुए तीन अनुक्रमिक चरणों - प्लास्टिकिंग, संचय और इंजेक्शन - में इसे संभव बनाता है।

सीधे शब्दों में कहें: यदिपेंच बैरलमशीन का दिल है, इसका डिज़ाइन आपके पूरे ऑपरेशन के स्वास्थ्य को निर्धारित करता है।

जो कोई भी इंजेक्शन मोल्डिंग में काम करता है वह यह जानता है: स्क्रू बैरल मशीन का "पेट" है - प्लास्टिक को अंदर डालता है, और क्या यह ठीक से "पचाता है" और समान रूप से बाहर आता है या नहीं यह पूरी तरह से इस घटक पर निर्भर करता है। एक अच्छा स्क्रू बैरल सेट आपकी मशीन को बिना किसी बड़ी समस्या के वर्षों तक सुचारू रूप से चालू रखता है। लेकिन गलत चुनें या रखरखाव की उपेक्षा करें, और आप सबसे अच्छे रूप में दोषपूर्ण उत्पाद देखेंगे, या सबसे खराब स्थिति में एक पूर्ण उत्पादन लाइन बंद हो जाएगी - और नुकसान केवल प्रतिस्थापन भागों की लागत नहीं है, बल्कि मूल्यवान लीड समय और ग्राहक विश्वास भी है।

स्क्रू बैरल इतने "नाजुक" क्यों हैं?

स्क्रू बैरल विनिर्माण में कुछ सबसे अधिक मांग वाली परिस्थितियों में काम करते हैं:

• उच्च तापमान: संसाधित की जा रही सामग्री के आधार पर बैरल तापमान आमतौर पर 150°C से 400°C तक होता है
• उच्च दबाव: इंजेक्शन का दबाव 1,500-2,500 बार तक पहुंच सकता है - एक छोटी कार के नाखून के आकार के क्षेत्र पर दबाव डालने के बराबर।
• गंभीर घिसाव: ग्लास फाइबर, खनिज भराव, या ज्वाला मंदक के साथ प्रबलित सामग्री पेंच और बैरल सतहों पर अत्यधिक अपघर्षक होती है - जैसे सैंडपेपर लगातार धातु के खिलाफ रगड़ता है
• संक्षारण जोखिम: पीवीसी और पीओएम जैसी सामग्रियां उच्च तापमान पर संक्षारक गैसें छोड़ सकती हैं, जिससे बैरल की भीतरी दीवार पर रासायनिक हमला हो सकता है।

इन कठोर कामकाजी परिस्थितियों को देखते हुए, स्क्रू बैरल किसी भी इंजेक्शन मोल्डिंग मशीन पर सबसे अधिक बार बदले जाने वाले और सबसे चयन-महत्वपूर्ण उपभोज्य भागों में से एक है।

स्क्रू बैरल कैसे निर्मित होते हैं?

एक स्क्रू बैरल सरल लग सकता है, लेकिन इसकी निर्माण प्रक्रिया अत्यधिक परिष्कृत है।

पेंच निर्माण

स्क्रू को आम तौर पर नाइट्राइड स्टील या पाउडर धातुकर्म हाई-स्पीड स्टील से मशीनीकृत किया जाता है, जिसे सटीक मोड़ और मिलिंग के माध्यम से आकार दिया जाता है, फिर सतह की कठोरता और पहनने के प्रतिरोध में सुधार के लिए नाइट्राइडिंग या कोटिंग उपचार के माध्यम से कठोर किया जाता है। उच्च-स्तरीय स्क्रू को टंगस्टन कार्बाइड या क्रोमियम-निकल मिश्र धातु कोटिंग के साथ लेपित किया जाता है, जिससे एचवी 1200-1400 (विकर्स कठोरता) तक कठोरता प्राप्त होती है - मानक नाइट्राइड स्क्रू की तुलना में दोगुने से अधिक कठोर।

बैरल विनिर्माण

मुख्यधारा बैरल तकनीक द्विधातु केन्द्रापसारक कास्टिंग है - एक पहनने और संक्षारण प्रतिरोधी मिश्र धातु परत (लगभग 1.5-2.5 मिमी मोटी) को एक मानक स्टील ट्यूब की आंतरिक दीवार पर केन्द्रापसारक रूप से डाला जाता है। यह परत एचआरसी 58-64 (रॉकवेल कठोरता) तक पहुंच सकती है, जो मानक बैरल की तुलना में काफी लंबी सेवा जीवन प्रदान करती है। हालांकि यह अधिक महंगा है, कांच से भरी या अत्यधिक अपघर्षक सामग्री को संसाधित करते समय इस प्रकार का बैरल आवश्यक है।

सही स्क्रू बैरल कैसे चुनें? तीन सुनहरे नियम

कई खरीदार पूछते हैं "कौन सापेंच बैरलसबसे अच्छा है," लेकिन अनुभवी तकनीशियन आपको बताएंगे: कोई भी सर्वोत्तम विकल्प नहीं है - केवल वही जो आपकी आवश्यकताओं के अनुरूप हो। इन तीन व्यावहारिक नियमों का पालन करें:

नियम 1: पेंच को अपनी सामग्री से मिलाएँ

नियम 2: मशीन पैरामीटर्स का मिलान करें

केवल स्क्रू को ही न देखें—सुनिश्चित करें कि इंजेक्शन क्षमता और लंबाई-से-व्यास अनुपात (एल/डी) आपकी मशीन के अनुकूल हैं।

एल/डी अनुपात: पेंच की प्रभावी लंबाई और व्यास का अनुपात। सामान्य सीमा 18:1 से 25:1 है। उच्च अनुपात मांग वाली सामग्रियों के लिए प्लास्टिक की गुणवत्ता में सुधार करता है, लेकिन पिघलने के निवास समय और कतरनी गर्मी को भी बढ़ाता है - गर्मी-संवेदनशील सामग्री ख़राब हो सकती है।

संपीड़न अनुपात: स्क्रू के फीडिंग, संपीड़न और मीटरिंग ज़ोन में वॉल्यूम परिवर्तन अनुपात। सामान्य प्रयोजन प्लास्टिक आमतौर पर 2.5:1 से 3.5:1 तक का उपयोग करते हैं; पीवीसी और अन्य गर्मी-संवेदनशील सामग्रियों को कतरनी हीटिंग को कम करने के लिए कम संपीड़न अनुपात की आवश्यकता होती है।

व्यावहारिक सुझाव: जब संदेह हो, तो अपने मूल मशीन मैनुअल की जांच करें या सीधे उपकरण निर्माता से पूछें- वे अपनी मशीनों को सबसे अच्छे से जानते हैं और आपको सबसे विश्वसनीय मिलान सलाह दे सकते हैं।

नियम 3: केवल खरीद मूल्य नहीं, बल्कि कुल लागत देखें

स्क्रू बैरल सेट की कीमत कुछ हज़ार से लेकर दसियों हज़ार डॉलर तक होती है। लेकिन अनुभवी खरीदार उत्पादित प्रति भाग की लागत को देखते हैं। एक सस्ता स्क्रू जो तीन महीने में खराब हो जाता है, उसकी कीमत वास्तव में एक प्रीमियम स्क्रू से अधिक हो सकती है जो एक वर्ष से अधिक समय तक चलता है - क्योंकि प्रतिस्थापन के लिए डाउनटाइम और श्रम अक्सर कीमत अंतर से अधिक होता है।

दैनिक रखरखाव: पाँच "क्या न करें"

यहां तक ​​कि सबसे अच्छा स्क्रू बैरल भी उचित रखरखाव के बिना जल्दी विफल हो जाएगा। यहां अनुभवी तकनीशियनों के पांच व्यावहारिक सुझाव दिए गए हैं:

1. ठंड शुरू न करें. मशीन को शुरू करने से पहले हमेशा अच्छी तरह गर्म कर लें। एक बार निर्धारित तापमान पर पहुंचने के बाद, स्क्रू और बैरल को समान रूप से फैलने देने के लिए इसे 15-20 मिनट तक रोक कर रखें। यदि आप ठंडी मशीन से शुरू करते हैं, तो असमान थर्मल विस्तार के कारण स्क्रू बैरल के अंदर फंस सकता है - और इसका मतलब है कि पूरी तरह से टूटना।

2. सामग्री को सुखाना न छोड़ें। प्रसंस्करण से पहले पीए और पीईटी जैसी हाइग्रोस्कोपिक सामग्री को उनकी निर्दिष्ट नमी सामग्री तक सुखाया जाना चाहिए। उच्च तापमान पर नमी स्क्रू और बैरल के हाइड्रोलाइटिक क्षरण का कारण बनती है - आप इसे होते हुए नहीं देख सकते हैं, लेकिन समय के साथ क्षति बढ़ती जाती है।

3. नॉन-रिटर्न वाल्व की जांच करना न भूलें। नॉन-रिटर्न वाल्व (चेक रिंग) स्क्रू असेंबली का सबसे तेज़ पहनने वाला हिस्सा है। इसे नियमित रूप से जांचें और खराब होने पर बदल दें। यदि यह ठीक से सील नहीं होता है, तो इंजेक्शन के दौरान सामग्री वापस लीक हो जाएगी, जिससे शॉट का वजन असंगत हो जाएगा और अस्वीकृति दर बढ़ जाएगी।

4. स्क्रू को खाली न रहने दें. यदि हॉपर में सामग्री खत्म हो जाती है, तो मशीन को तुरंत बंद कर दें या इसे तुरंत फिर से भरें। बैरल के अंदर स्क्रू को खाली चलाने का मतलब है धातु-पर-धातु संपर्क - बस कुछ ही बार के बाद, स्क्रू और बैरल बर्बाद हो जाते हैं।

5. शटडाउन के दौरान जंग से बचाव को न छोड़ें। विस्तारित डाउनटाइम (उदाहरण के लिए, छुट्टियों के बंद होने) के लिए, बैरल को हमेशा पीपी या पीई जैसे शुद्ध करने वाले यौगिक से साफ करें, फिर सील करने से पहले जंग निवारक तेल लगाएं। अन्यथा, आपको स्टार्टअप पर भीतरी बैरल की दीवार पर जंग लगेगी - और आपके उत्पाद काले धब्बों से भरे हुए निकलेंगे। यह परेशानी के लायक ही नहीं है।

आपके स्क्रू बैरल को बदलने का समय कब है?

इन चेतावनी संकेतों पर नज़र रखें—वे संकेत देते हैं कि प्रतिस्थापन पर विचार करने का समय आ गया है:

असंगत भाग वजन: समान सेटिंग्स और मोल्ड के तहत भागों का वजन काफी भिन्न होता है

भागों पर काले धब्बे या पीली धारियाँ: बैरल के अंदर सामग्री ख़राब हो रही है - अक्सर स्क्रू घिसाव के कारण अत्यधिक कतरनी गर्मी का संकेत है

कम थ्रूपुट: समान स्क्रू गति पर कम सामग्री आउटपुट - इसका मतलब है कि स्क्रू घिसा हुआ है और कम कुशल है

इंजेक्शन का दबाव असामान्य रूप से बढ़ रहा है: समान इंजेक्शन गति प्राप्त करने के लिए उच्च दबाव की आवश्यकता होती है - बैरल घिसाव या बढ़ी हुई स्क्रू क्लीयरेंस का संकेत देता है

यदि आपको इनमें से कोई भी दिखे, तो यथाशीघ्र निरीक्षण या प्रतिस्थापन का समय निर्धारित करें। पूर्ण विफलता तक प्रतीक्षा करना सक्रिय रूप से बदलने की तुलना में कहीं अधिक महंगा है।
